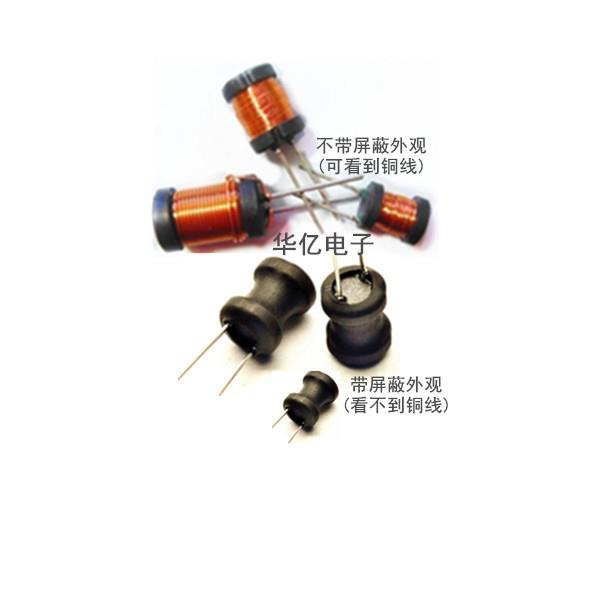

工字電感分為：軸向插件型電感、常用工字電感、貼片型工字電感

軸向型電感（VC型電感）：主要用于EMI的抑制上，該電感可以有較大的體積可以承受較大之電流。

常用工字電感（PK型電感）：常用工字電感可以擁有比色環電感更大的體積，和更大的電流。

貼片功率型電感（CD型電感）：該電感原形也是工字電感，安裝類型為貼片安裝，是貼片電感系列中成本最低的電感。

工字電感的結構組成：工字電感線圈一般由磁心或鐵心、骨架、繞線組、屏蔽罩、封裝材料等組成。詳細的《工字電感的結構組成說明書》點擊閱讀

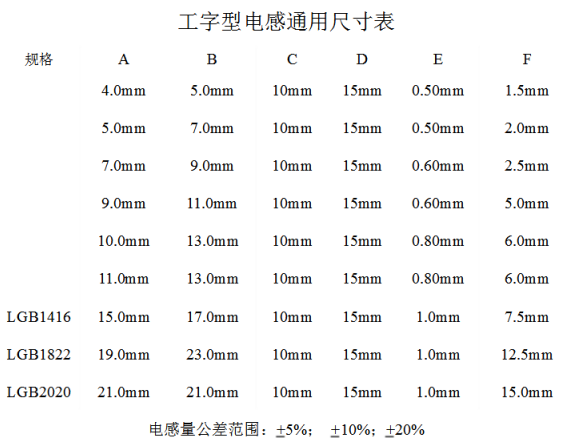

工字電感的參數：主要有封裝尺寸，線徑，圈數，電感量，電阻等（備注:工字電感線圈的線徑一般粗一些，表現為直流電阻較小，通過的電流較大)

工字電感的常用型號：PK0304 PK0406 PK0507 PK0707 PK0608 PK0810 PK0912 PK1012 (深圳市華億電子有限公司優勢現貨)

工字電感的電感值范圍：1.0uH到100000uH之間。

工字電感的額定電流：基于溫度上升不得超過20℃

工字電感的工作溫度范圍：-20℃~+80℃

工字電感的端子強度：大于2.5公斤以上

工字電感的作用：

1: 電感線圈阻流作用，用于阻抗匹配應用，以便實現數據傳輸線的阻抗平衡。確保IC間高效的數據傳輸。

2:電路具有選擇頻率的作用，能將某一頻率f的交流信號選擇出來。

3:電感器還有篩選信號(地抑制高頻干擾信號)、過濾噪聲、穩定電流及抑制電磁波干擾等作用。
或者說是在電源中做扼流圈作用，防止電源中諧波成分污染電網，也阻止電網中的諧波成份干擾到電源，起到穩定的作用。

工字電感的應用領域：用于電視和音響設備；通訊設備；蜂鳴器及警報器；電源控制器；車載GPS，車載DVD，電源設備，錄影機，液晶顯示屏，電腦，家用電器，玩具，數碼產品，安防技術設備等需要寬頻帶和高Q值的系統等。

工字電感的電感值含義：

1: 電感值取決于幾個因素，其中包括結構、鐵芯尺寸、鐵芯材料以及實際的線圈匝數。電感既有電感值固定的，也有電感值可調的。

2: 磁芯直徑越大同樣的線徑繞制的匝數會越多，電感量會越大，線徑、圈數不變，加大磁芯中柱，電感量就會增加，耐電流能力增加，內阻也會增加。

3: 參數不變的情況下，磁芯直徑增加，感值變小，DCR變大，直流疊加能力變大。

工字電感的Q值含義：Q值是一種衡量電感性能的指標，它是一個無量綱的參數，用于比較振蕩頻率和能量損耗速率。Murata公司的高級產品經理Deryl J. Kimbro說：“Q值越高，電感的性能就越接近于理想的無損電感。也就是說，它在諧振電路中的選擇性更好?！备逹值的另一個好處是損耗低，也就是說電感消耗的能量少。低Q值會造成帶寬較寬，而且在振蕩頻率處及其附近的諧振幅度較低。

以上為華億原創，轉載需注明來處！
