3296電位器術參數簡介：

　　電位器性能：

　　阻值范圍（Ohms） ：10~2M 歐 Ω

　　阻值偏差： ±10%

　　阻值變化特征： B

　　終端電阻： ≤1%R or 2Ω

　　接觸電阻變化： ≤3%R or 3Ω

　　絕緣電阻： R1≥1GΩ

　　耐電壓：101.3Kpa 600V，8.5Kpa 250V

　　有效電行程 ： 25± 2turns

　　環境特征：

　　額定功率（最高工作電壓300V）：+70℃ 0.25W，+125℃ ow

　　工作溫度范圍： -55℃ ~+125℃

　　溫度系數： ±200ppm/℃

　　溫度變化：△R≤±2%R，△（Uab/Uac）R≤±2%

　　碰撞：390m/s2，4000次 ， △R≤±2%R

　　振動：10~500Hz，0.75mm or98m/s，6h△R≤±1%R，△（Uab/Uac）≤±2%

　　氣候順序： △R≤±3%R，R1≥100MΩ

　　70℃電氣耐久性：0.5W，1000h △R≤±3%R

　　機械耐久性：50cycles，△R≤±3%R

　　穩態濕熱：△R≤±3%R，R1≥100MΩ

　　物理特征：

　　總機械性能： 28± 2turns

　　起動力矩： ≤36mN?m

　　止檔力矩： ≥36 mN?m

　　標準包裝：50pcs/管

　　3296電位器產品應用范圍：醫療儀表儀器，安防，高科技儀器，儀表，電器，機電設備，數據通訊，顯示器，鐵道信號，航空等領域。

　　3296w電位器引腳接法及規格書說明：

　　隨著3296電位器使用量和需求量不斷在增加，越來越多的人都在關注有關3296電位器引腳接法怎么樣？3296電位器阻值怎么看？等問題。為了讓大家更好的了解和使用3296電位器，今天友興達小編著重為您解析3296電位器引腳接法。

　　所有電位器引腳接法都可以通過對應的規格書很直接的體現出來，3296電位器也不例外，3296電位器引腳接法跟3296系列下面對應的型號規格書是相對應的。3296電位器一共包括3296w、3296X、3296Y、3296Z等四個型號，每個型號對應的規格書如下：

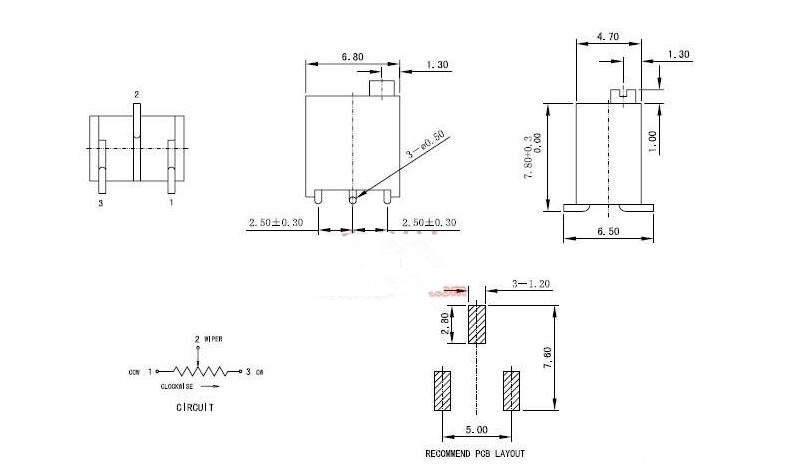

3296Y引腳接法

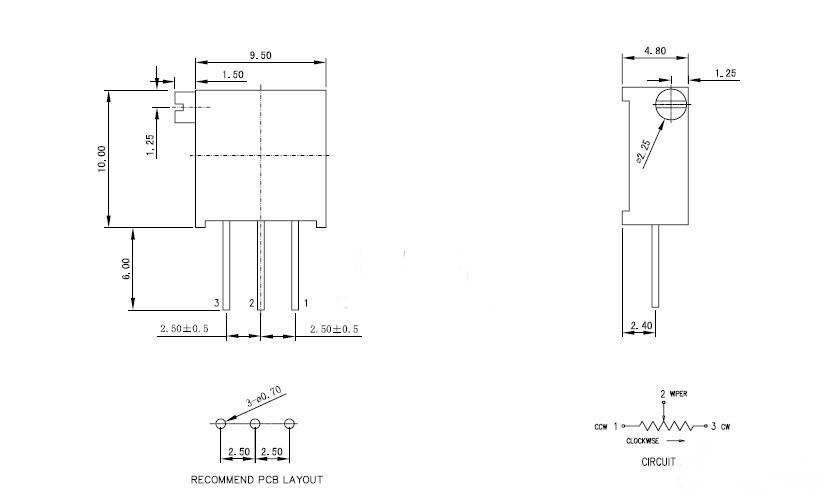

3296Z引腳接法

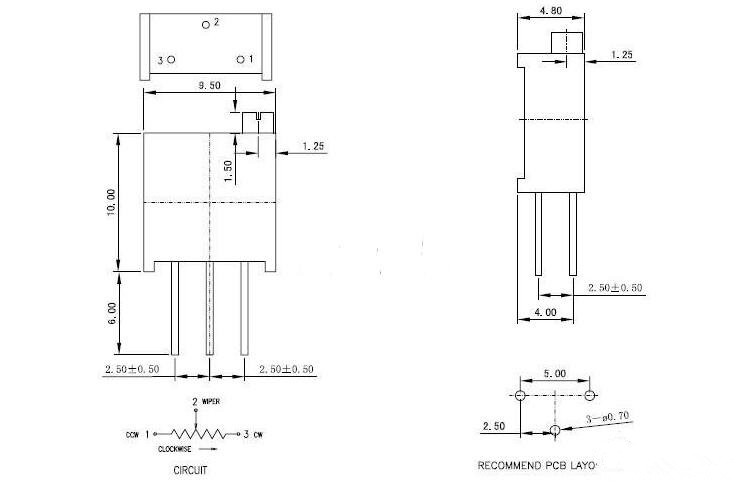

3296X引腳接法

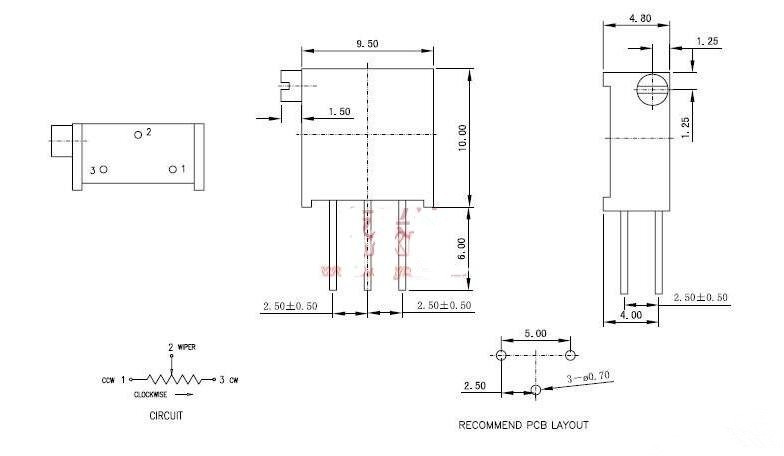

　3296Z引腳接法

因為3296電位器屬于多圈精密電位器，也是螺桿驅動的預調電位器，全行程大于等于15圈，電阻體最多為300°。

　　可以通過螺桿的旋轉調整觸點在電阻體上移動，從而改變電位器的阻值，3296電位器的螺桿可以一直旋轉，但是調整到最大或最小阻值后，觸點是不會在隨著螺桿的旋轉移動的，這起到了一個保護專用。
