可變電阻的符號

可變電阻器的符號為R ，單位為歐姆。

　　可變電阻是一種電阻，它在電子電路中可以起電阻的作用，它與一般電阻的不同之處是它的阻值可以在一定范圍內連續變化，在一些要求電阻值變動而又不常變動的場合，可使用可變電阻。

可變電阻器是一種可調的電子元件。它是由一個電阻體和一個轉動或滑動系統組成?？勺冸娮杵?，是用于分壓的可變電阻器。通常用在需要經常調節阻值的電路中，起調整電壓、調整電流或信號控制等作用，其主要參數與固定電阻器基本相同。

可變電阻器外形特征

　?。?/span>1）可變電阻的體積比一般電阻的體積大些，同時電路中可變電阻較少，在線路板中能方便地找到它。

　?。?/span>2）可變電阻共有三根引腳，這三根引腳有區別，一根為動片引腳，另兩根是定片引腳，一般兩個定片引腳之間可以互換使用，而定片與動片引腳之間不能互換使用。

　?。?/span>3）可變電阻上有一個調整口，用一字螺絲刀伸入此調整口中，轉動螺絲刀可以改變動片的位置，進行阻值的調整。

　　（4）在可變電阻上可以看出它的標稱阻值，這一標稱阻值是指兩個定片引腳之間的阻值，也是某一個定片引腳與動片引腳之間的最大阻值。

　?。?/span>5）立式可變電阻主要使用于小信號電路中，它的三根引腳垂直向下，垂直安裝在線路板上，阻值調節口在水平方向。

　?。?/span>6）臥式可變電阻也使用于小信號電路中，它的三根引腳與電阻平面成90°，垂直向下，平臥地安裝在線路板上，阻值調節口朝上。

　?。?/span>7）小型塑料外殼的可變電阻體積更小，呈圓形結構，它的三根引腳向下，阻值調節口朝上。

　?。?/span>8）用于功率較大場合下的可變電阻（線繞式結構），體積很大，動片可以左右滑動，進行阻值調節。

　　可變電阻器電路符號

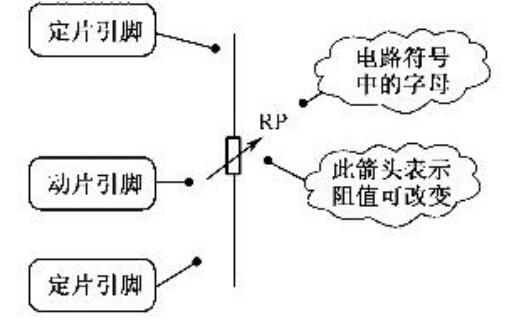

　　如上圖所示是可變電阻器電路符號?？勺冸娮杵麟娐贩?hào)在普通電阻器電路符號基礎上用一個箭頭形象地表示它的阻值可變特點。從電路符號中可以識別兩個定片引腳和一個動片引腳。這是國標最新規定的可變電阻器電路符號，用RP中的字母表示可變電阻器。

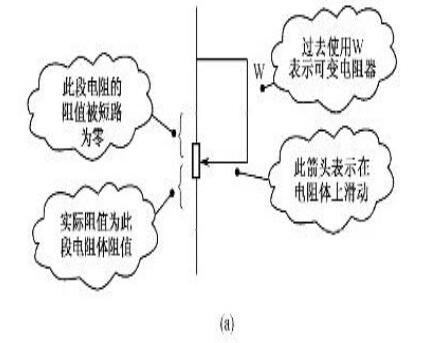

　　現有的大量電路圖中則不用這種電路符號，而是使用如圖所示的舊電路符號，這一符號比較形象地表示了可變電阻器阻值調節原理和電路中的實際連接情況。它的動片引腳與一一個定片引腳相連，這樣將電阻體中的一部分電阻短路，可變電阻器阻值為動片引腳至另一個定片弓腳之間電阻體的阻值。圖中可變電阻器只使用了兩根引腳。
