工字電感的線圈一般由磁心或鐵心、骨架、繞線組、屏蔽罩、封裝材料等組成。深圳華億電子有限公司對電感的組織結構及材料進行詳細的解說：

1、什么是電感的骨架？

由銅芯線圈的繞線支架的。工字電感是電子電路或裝置的屬性之一，指的是:當電流改變時，因電磁感應而產生抵抗電流改變的電動勢一些體積較大的固定式電感器或可調式電感器(如振蕩線圈、阻流圈等)。

常用的工字電感被視為軸向電感的立式版，應用方便與軸向電感類似，但是常用工字電感可以擁有更大的體積的電感類型，電流自然也能得到一定的應用提升。

大多數是將漆包線(或紗包線)直接繞在骨架上，再將磁心或銅心、鐵心等裝入骨架的內腔，以提高其電感量。骨架通常是采用塑料、膠木、陶瓷制成，根據實際需要可以制成不同的形狀。小型電感線圈(例如工字電感)一般不使用骨架，而是直接將漆包線繞在磁芯上。

(也稱脫胎線圈或空心線圈，多用于高頻電路中)不用磁心、骨架和屏蔽罩等，而是先在模具上繞好后再脫去模具，并將線圈各圈之間拉開一定距離。

2、電感的繞組是什么？

指具有規定功能的一組線圈，它是工字電感的基本組成部分。繞組有單層和多層之分。單層繞組又有密繞(繞制時導線一圈挨一圈)和間繞(繞制時每圈導線之間均隔一定的距離)兩種形式;多層繞組有分層平繞、亂繞、蜂房式繞法等多種。

3、電感的磁心與磁棒有哪些形態？

磁心與磁棒一般采用鎳鋅鐵氧體(NX系列)或錳鋅鐵氧體(MX系列)等材料，它有"工"字形、柱形、帽形、"E"形、罐形、環形等多種形狀。

4、電感的鐵心材料有哪些？

主要有硅鋼片、坡莫合金等，其外形多為"E"型。

5、電感的屏蔽罩起到什么作用？

為避免有些電感線圈在工作時產生的磁場影響其它電路及元器件正常工作，就為其增加了金屬屏幕罩(例如半導體收音機的振蕩線圈等)。采用屏蔽罩的電感器，會增加線圈的損耗，使Q值降低。

6、電感的封裝材料有哪些？

(如色碼電感器、色環電感器等)繞制好后，用封裝材料將線圈和磁心等密封起來。封裝材料采用塑料或環氧樹脂等。

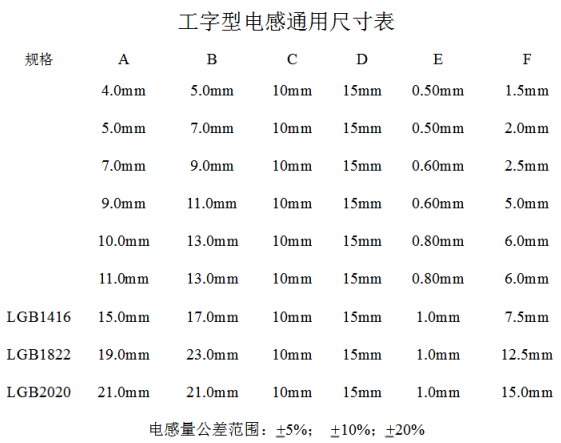

以下是華億公司所售的工字電感的類別，工字電感的參數，工字電感的用途，工字電感的規格，工字電感的尺寸，工字電感的Q值，工字電感的電感值的詳細說明：

工字電感分為：軸向插件型電感、常用工字電感、貼片型工字電感

軸向型電感（VC型電感）：主要用于EMI的抑制上，該電感可以有較大的體積可以承受較大之電流。

常用工字電感（PK型電感）：常用工字電感可以擁有比色環電感更大的體積，和更大的電流。

貼片功率型電感（CD型電感）：該電感原形也是工字電感，安裝類型為貼片安裝，是貼片電感系列中成本最低的電感。

工字電感的結構組成：工字電感線圈一般由磁心或鐵心、骨架、繞線組、屏蔽罩、封裝材料等組成。

工字電感的參數：主要有封裝尺寸，線徑，圈數，電感量，電阻等（備注:工字電感線圈的線徑一般粗一些，表現為直流電阻較小，通過的電流較大)

工字電感的常用型號：PK0304 PK0406 PK0507 PK0707 PK0608 PK0810 PK0912 PK1012 (深圳市華億電子有限公司優勢現貨)

工字電感的電感值范圍：1.0uH到100000uH之間。

工字電感的額定電流：基于溫度上升不得超過20℃

工字電感的工作溫度范圍：-20℃~+80℃

工字電感的端子強度：大于2.5公斤以上

工字電感的作用：

1: 電感線圈阻流作用，用于阻抗匹配應用，以便實現數據傳輸線的阻抗平衡。確保IC間高效的數據傳輸。

2:電路具有選擇頻率的作用，能將某一頻率f的交流信號選擇出來。

3:電感器還有篩選信號(地抑制高頻干擾信號)、過濾噪聲、穩定電流及抑制電磁波干擾等作用。
或者說是在電源中做扼流圈作用，防止電源中諧波成分污染電網，也阻止電網中的諧波成份干擾到電源，起到穩定的作用。

工字電感的應用領域：用于電視和音響設備；通訊設備；蜂鳴器及警報器；電源控制器；車載GPS，車載DVD，電源設備，錄影機，液晶顯示屏，電腦，家用電器，玩具，數碼產品，安防技術設備等需要寬頻帶和高Q值的系統等。

工字電感的電感值含義：

1: 電感值取決于幾個因素，其中包括結構、鐵芯尺寸、鐵芯材料以及實際的線圈匝數。電感既有電感值固定的，也有電感值可調的。

2: 磁芯直徑越大同樣的線徑繞制的匝數會越多，電感量會越大，線徑、圈數不變，加大磁芯中柱，電感量就會增加，耐電流能力增加，內阻也會增加。

3: 參數不變的情況下，磁芯直徑增加，感值變小，DCR變大，直流疊加能力變大。

工字電感的Q值含義：Q值是一種衡量電感性能的指標，它是一個無量綱的參數，用于比較振蕩頻率和能量損耗速率。Murata公司的高級產品經理Deryl J. Kimbro說：“Q值越高，電感的性能就越接近于理想的無損電感。也就是說，它在諧振電路中的選擇性更好?！备逹值的另一個好處是損耗低，也就是說電感消耗的能量少。低Q值會造成帶寬較寬，而且在振蕩頻率處及其附近的諧振幅度較低。
